Приветствую всех радиолюбителей! На связи AndReas и сегодня я вам поведаю о полезном устройстве для всех ваших мобильных, переносных, портативных и прочих гаджетов, которыми вы каждодневно… нет, ежеминутно пользуетесь. А речь пойдёт о зарядном устройстве на солнечных батареях (или по-другому, Power Bank), которое вполне реально и недорого можно собрать своими руками. А потом заряжать свой мобильный телефон, смартфон, айфон, планшет и прочие «-фоны», находясь вне дома, в отсутствии полноценного доступа к сети 220 вольт или к иному зарядному устройству.

Не надо говорить, что подобные устройства сейчас очень востребованы и популярны. Для тех, у кого не лежит душа к конструированию этого портативного Power Bank или кто просто не хочет возиться, в конце статьи есть возможность заказать уже готовый девайс заводского изготовления в стильном корпусе. Я даже покажу сейчас его фото:

Power Bank 20 000 мАч

Делаем своими руками

Ну, а мы «к нашим баранам…» точнее, к самодельному Power Bank. Сразу оговорюсь, что идею сборки я позаимствовал в «буржунете». Устройство и простота его конструирования захватили меня, и я решил поделиться этим нужным чудом инженерной мысли с радиолюбительским сообществом. По заявлению автора, стоимость этого Power Bank обошлась ему всего в , что по нашим деньгам на сегодняшний момент составляет ± 210 рублей.

Итак, нам понадобятся следующие элементы:

  1. Солнечная панель на 5,5…6 вольт, не менее 160 мА (лучше больше) — 1 или 2 шт.;
  2. 18650 литиевая батарея от, скажем, старого аккумулятора ноутбука (их в нём несколько);
  3. Диод 1N4007 — 1 или 2 шт.;
  4. Резистор 47 Ом;
  5. Ползунковый переключатель;
  6. Плата зарядного устройства для литиевых батарей с microUSB и встроенной защитой (об это ниже);
  7. Плата DC-DC преобразователя на 5 вольт с USB выходом (об этом ниже).

Из всех элементов нам, пожалуй, придётся купить только три — солнечную батарею и две последние из списка платы. Всё это добро можно заказать прямо из дома на знаменитом китайском ширпотребе Aliexpress, ну или на eBay. Товары по ссылкам: солнечная панель, плата зарядного устройства, плата DC-DC конвертера. Все элементы очень дёшевы. Всё выйдет на 300 рублей с копейками на момент написания статьи. Там же заодно можно присмотреть корпус нашего будущего Power Bank.

Теперь переходим непосредственно к сборке (недостающие элементы уже у вас, не так ли ;-) ).

Схема подключения этих всех компонентов очень проста:

Схема самодельного Power Bank

Диод припаиваем к одному из выводов солнечной панели, чтобы защитить её и входную цепь от обратной полярности и протеканию тока от батареи к батарее при параллельном включении.

Солнечная панель с диодом

Резистор 47 Ом припаивается к USB выходу DC-DC преобразователя, чтобы было возможно заряжать некоторые смартфоны типа iPhone.

Припаянный резистор 47 Ом

Наш самодельный Power Bank будет иметь возможность заряжаться как от солнечной панели (или нескольких, подключенных параллельно), так и по micro USB разъёму от компьютера или ноутбука, или подходящего зарядного устройства. Все нюансы указаны, теперь можно приступить к сборке всех компонентов в одно устройство.

Процесс сборки показан на фото ниже

Соединение плат и припайка выводов

Зарядное устройство, распайка контактов

DC-DC преобразователь, распайка контактов

Расположение деталей в корпусе

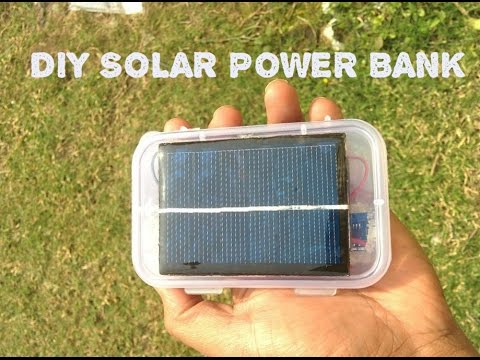

Power Bank собран в пластиковой коробке

Солнечная батарея с вилкой для удобного отключения и подключения

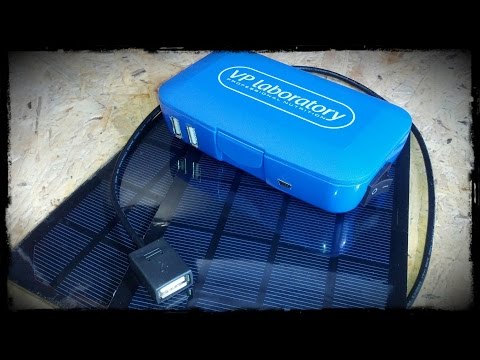

Готовое зарядное устройство с двумя солнечными панелями в параллельном включении

Самодельный Power Bank в работе, заряжает iPhone

Вот и всё! Просто, практично и удобно, и недорого.
