Доброго всем дня! Решил сделать ДХО сам...т.к качество китайских за 1000р не устраивало никак...а на филипс душила жаба...
Приступим.

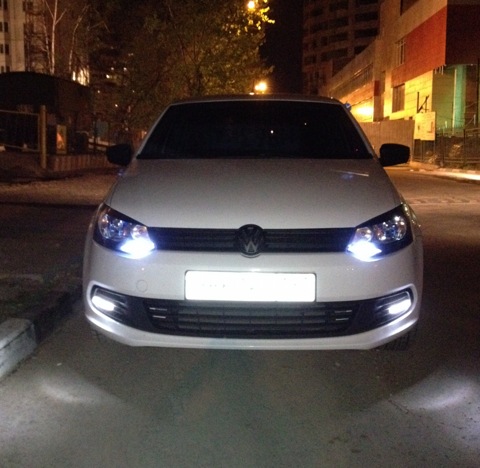

Картинка для затравочки

Были куплены 10шт. 10мм сверхъярких светодиодов на ebay 390000мКд 12$

Так же для их питания пару стабилизаторов тока и напряжения на LM2596S 9.76$

Отличительная особенность этих стабилизаторов: довольно широкий входной диапазон (от 7 до 35В), возможность настройки выходного тока и напряжения
Ну и в догонку блок управления всем этим хозяйством 9.61$


Потом были извлечены штатные заглушки птф, и в них самым безжалостным образом, сверлом на 10мм просверлены по 5 отверстий в каждой

Примерены светодиоды

Припаяны провода к светодиодам


Потом все было намертво зафиксировано/загерметизировано термоклеевым пистолетом неизвестной китайской породы ONLYOU
Одета гофра и припаяна фишка для подключения к косе от блока управления
Далее обрезал фишку с косы блока управления ДХО, и припаял к стабилизаторам, в специально прикупленные для этого боксы, загерметизировав все силиконовым герметиком
Следующим под нож пошел штатный предохранитель блока ДХО, т.к он не внушал доверия(обычный такой плавкий предохранитель на 3А, как раньше в пробках на счетчики стояли), на его место встал автомобильный предохранитель на 5А
И наконец пробное включение на столе

На следующий день собрался с мыслями и пошел ставить на машину

Установил блок ДХО


Протянул провода к получившимся блок-фарам дхо

Установил сами заглушки с LED'ами

Массу подключил на первый попавшийся болтик кузова(сирена сиги закреплена им), а вот плюс пришлось тянуть в салон к прикуривателю. Триггер провод, при появлении на котором +, отключаются ДХО кинул на плюсовой провод габаритов(на фото белый провод от блока ДХО)

Фотки работающих огней сразу после установки

вечерние фотки, пардоньте за качество, снимал на тот самый термопистолет
