#381 l0m_as_ter

l0m_as_ter Отправлено 27 January 2011 - 20:21

Самодельное оборудование "для холодной ковки" Попробовал крутить полосу и трубу 20х20 .
Полоса - 3,5 оборота . Перекрутил .
Для профильной трубы пришлось усилить заднюю "бабку" . Трубу удалось прокрутить только на 0,5 оборота . Больше никак - проворачивало трубу ( болты 10 мм ). В передней "бабке" согнуло и вырвало болты - буду "переходить" на М12 + гайки .
Всё-таки , для "двадцатки" надо делать что-то побольше и пожёстче .

Прикрепленные изображения

  • Самодельное оборудование "для холодной ковки": P1120898.JPG
  • Самодельное оборудование "для холодной ковки": P1120897.JPG
  • Самодельное оборудование "для холодной ковки": P1120896.JPG
  • Самодельное оборудование "для холодной ковки": P1120895.JPG
  • Самодельное оборудование "для холодной ковки": P1120894.JPG

#382 Старый сварщик

Старый сварщик Отправлено 27 January 2011 - 20:24

Самодельное оборудование "для холодной ковки"

l0m_as_ter,Может не стоит заморачиваться? Не слышал, чтоб кто то прфиль крутил.

#383 кубаноид

кубаноид Отправлено 27 January 2011 - 20:26

Самодельное оборудование "для холодной ковки" Старый сварщик, пусть позаморачивается l0m_as_ter, интересно, что получится... :wink:

#384 dedmozaich

dedmozaich Отправлено 27 January 2011 - 20:34

Самодельное оборудование "для холодной ковки" l0m_as_ter , действительно, зачем крутить профтрубу. Для этого идеально подходит прутки квадратного сечения, проще говоря квадрат. И смотрится он хорошо. У меня 1010 на решетки, ворота, заборы и т.д., иногда 1212, а вот 88 на корзинки(луковицы), подставки под цветы, торшеры и прочая белиберда. Зачем изобретать велосипед, это я про кручение профтрубы. Изящества в этом не особо!? :nea:

#385 Старый сварщик

Старый сварщик Отправлено 27 January 2011 - 20:34

Самодельное оборудование "для холодной ковки"

Просмотр сообщениякубаноид (сегодня, 19:26) писал:

Старый сварщик, пусть позаморачивается l0m_as_ter, интересно, что получится... :wink:
Блин, Серега, сколь ты коварен. Ладно, начнешь цех бодяжить, я тебя накормлю идеями.

#386 Старый сварщик

Старый сварщик Отправлено 27 January 2011 - 22:59

Самодельное оборудование "для холодной ковки"

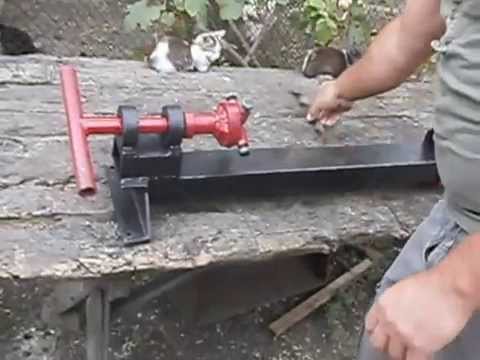

Хачу такой станок. Аж ладони потеют как хочу.http://www.prostanki.com/video/1712

#387 Рус-лан

Рус-лан Отправлено 27 January 2011 - 23:41

Самодельное оборудование "для холодной ковки"

Просмотр сообщенияl0m_as_ter (сегодня, 18:21) писал:

Попробовал крутить полосу и трубу 20х20 .
Полоса - 3,5 оборота . Перекрутил .
Для профильной трубы пришлось усилить заднюю "бабку" . Трубу удалось прокрутить только на 0,5 оборота . Больше никак - проворачивало трубу ( болты 10 мм ). В передней "бабке" согнуло и вырвало болты - буду "переходить" на М12 + гайки .
Всё-таки , для "двадцатки" надо делать что-то побольше и пожёстче .

Труба крутится, но немного иначе, для начала её нужно прокатать по плоскостям, а дальше хоть завитки крути.

#388 Виктор Ал.

Виктор Ал. Отправлено 27 January 2011 - 23:50

Самодельное оборудование "для холодной ковки"

Просмотр сообщенияВасек (14 Март 2009 - 19:16) писал:

За три дня вдвоем сделали, из подножного материала. Кому интересно спрашивайте.

Поясни пожалуйста большая нагрузка на ось редуктора в горизонтальном направлении-не " вытягивает" ее в cторону квадрата?

#389 l0m_as_ter

l0m_as_ter Отправлено 28 January 2011 - 00:10

Самодельное оборудование "для холодной ковки" Квадрат 8х8 , 10х10 , 12х12 и т.д. у нас днём с огнём не сыскать . Приходится брать что есть . :unknw: Сегодня вечером , правда , мне подсказали , где этот квадрат можно достать . Как только "подлечу" станочек - опробую .

Просмотр сообщенияРус-лан (вчера, 23:41) писал:

её нужно прокатать по плоскостям, а дальше хоть завитки крути.

Эх , было бы чем . )

#390 l0m_as_ter

l0m_as_ter Отправлено 06 February 2011 - 01:08

Самодельное оборудование "для холодной ковки" "Воткнул" в переднюю бабку болты 12мм .
Самодельное оборудование "для холодной ковки": P1130045.JPG
Добытый "квадрат" на самом деле оказался обрезками с гильотины , но для пробы - сойдёт .
Самый верхний - 8х11 . Получилось , на мой взгляд , весьма неплохо . Крутился легко .
Средний - 11х12 . Порвало в нескольких местах .
Нижний - 14х14 . Крутился тяжело ; результат - так себе .
Самодельное оборудование "для холодной ковки": P1130047.JPG
Самодельное оборудование "для холодной ковки": P1130048.JPG
Как писал выше - один из квадратов разорвало :
Самодельное оборудование "для холодной ковки": P1130049.JPG
С чем это связано ? Сам металл , острые кромки или что-то другое ?

#391 geras

geras Отправлено 06 February 2011 - 10:29

Самодельное оборудование "для холодной ковки"

ну те которые с гилотины, те будет рвать (может внутреннее напряжение после руба), с прокатом таких проблем небыло, ну если конечно не перекручивать очень сильно

#392 Старый сварщик

Старый сварщик Отправлено 06 February 2011 - 10:34

Самодельное оборудование "для холодной ковки"

С 8 по 14 крутится вообще без проблем, но прокат. Лично мы крутим 1 оборот на 10см квадрата. То что на фото порвано - явно фокусы металла. Может он подкаленый? Крутите прокат и проблем не будет.

#393 Рус-лан

Рус-лан Отправлено 07 February 2011 - 00:44

Самодельное оборудование "для холодной ковки" Вот, скачай сделай по этим чертежам, и квадрат в торсион и шишку можно крутить, если на редуктор ставить планируеш делай помощнее,а то металломом на маталооломе работаеш и изделие в итоге м.....м. А если заказчик злой попадётся п...... Проверено шишка идеальная, только крутить правильно надо, тро торсион само собой всё о.к. Есть и другие только скидывать нормально не умею, а так гемор просто парня жалко, убъют же:):).Да и болтами удобней зажимать оправку,а не заготовку.
Р.S: Делай хорошо плохо само выйдет.

Прикрепленные изображения

  • Самодельное оборудование "для холодной ковки": 1.jpg
  • Самодельное оборудование "для холодной ковки": 2.jpg
  • Самодельное оборудование "для холодной ковки": 3.jpg
  • Самодельное оборудование "для холодной ковки": 4.jpg
  • Самодельное оборудование "для холодной ковки": 5.jpg
  • Самодельное оборудование "для холодной ковки": 6.jpg
  • Самодельное оборудование "для холодной ковки": 7.jpg
  • Самодельное оборудование "для холодной ковки": 9.jpg
  • Самодельное оборудование "для холодной ковки": 10.jpg
  • Самодельное оборудование "для холодной ковки": 11_sb.jpg
  • Самодельное оборудование "для холодной ковки": 12.jpg
  • Самодельное оборудование "для холодной ковки": 13.jpg
  • Самодельное оборудование "для холодной ковки": 14.jpg
  • Самодельное оборудование "для холодной ковки": 15.jpg
  • Самодельное оборудование "для холодной ковки": 15.jpg
  • Самодельное оборудование "для холодной ковки": 16.jpg
  • Самодельное оборудование "для холодной ковки": 17.jpg
  • Самодельное оборудование "для холодной ковки": 18.jpg
  • Самодельное оборудование "для холодной ковки": 19_sb.jpg
  • Самодельное оборудование "для холодной ковки": 19_sb.jpg
  • Самодельное оборудование "для холодной ковки": 20.jpg
  • Самодельное оборудование "для холодной ковки": 21.jpg
  • Самодельное оборудование "для холодной ковки": 22.jpg

#394 Рус-лан

Рус-лан Отправлено 07 February 2011 - 00:48

Самодельное оборудование "для холодной ковки" Сборочный ни как,не получается наверное ждать долго, вот фото.

Прикрепленные изображения

  • Самодельное оборудование "для холодной ковки": твистер.jpg

Сообщение отредактировал Рус-лан: 07 February 2011 - 00:49

#395 Александр Молотков

Александр Молотков Отправлено 07 February 2011 - 20:14

Самодельное оборудование "для холодной ковки" Вдохновившись станками "Васька" сам сделал такой же , только доработал его сделал еще катать трубы 20 и 15. вот что получилось.

Сообщение отредактировал Александр Молотков: 07 February 2011 - 20:20

#396 Torros

Torros Отправлено 19 February 2011 - 15:06

Самодельное оборудование "для холодной ковки"

Здравствуйте. Кто нибудь пробовал собрать станок для навивки трубы http://video.yandex....fort-com/view/7
Вроде как задавали уже такой вопрос в предыдущих постах, но как то заглохло.

#397 Казах

Казах Отправлено 19 February 2011 - 18:03

Самодельное оборудование "для холодной ковки"

Torros, по витой трубе есть отдельная тема http://www.chipmaker.ru/topic/30713/

#398 goba h.m

goba h.m Отправлено 01 March 2011 - 00:31

Самодельное оборудование "для холодной ковки" хочу расказать вам о своих девайсах.1.по поводу улитки-долго заморачивался какбы и себе такое сделать но останавливало одно сложность изготовления сегментов для приспособы--выход нашел и был очень рад так как нигде в инете невидел подобного а дело в том что к оси с первым звеном-сектором цепляется простоЦЕПЬ-выходит очень просто - на всем диаметре завивки одинаковый зазор -цепи разной толщины подобрать можно. 2.по поводу винта для завивки корзинок используется винт от томозного механизма любого железнодорожного вагона-3 ходовой,на оборот около 5 см хода-найти можно на любой станции у обслуги пункта технического осмотра железнодорожных вагонов-гаек там две а винт около метра.будет интерестно-узнаю как называется.
Самодельное оборудование "для холодной ковки": Изображение злотокарь 273.jpg
вот узлы для улитки

#399 Старый сварщик

Старый сварщик Отправлено 01 March 2011 - 00:36

Самодельное оборудование "для холодной ковки"

goba h.m,Насчет цепи не врубился, но очень интересно. Если можно, подробней.

#400 goba h.m

goba h.m Отправлено 01 March 2011 - 03:08

Самодельное оборудование "для холодной ковки" первый сектор тот что с приклепаной цепью приваривается к пустотелому валу на котором есть внизу выборка под пруток как и на секторе--ось вала и эксцентриковый зажим" опускаю" устанавливается вал с цепью на ось. в выборку вставляется пруток и рычагом привареным к пустотелому валу ---проворачиваем всю эту систему(естественно на стапеле есть регулируемый упор)до тех пор пока незавернется завитушка--в общем все как в заводском только вместо жестких секторов гибкая цепь завтра схожу сфотографирую Самодельное оборудование "для холодной ковки": трактор12 255.jpg

Прикрепленные изображения

  • Самодельное оборудование "для холодной ковки": трактор12 256.jpg
